Spine e prese CEE da cantiere: colori, poli e grado IP senza errori

«Ho preso la spina rossa, tanto è industriale, ma nella presa non entra.» Me lo dicono al banco più spesso di quanto pensi, e di solito dietro c'è un elettricista che ha provato ad allargare qualcosa con il cacciavite. Le spine CEE sono fatte apposta per non entrare dove non devono: basta leggerle.

Il colore ti dice la tensione

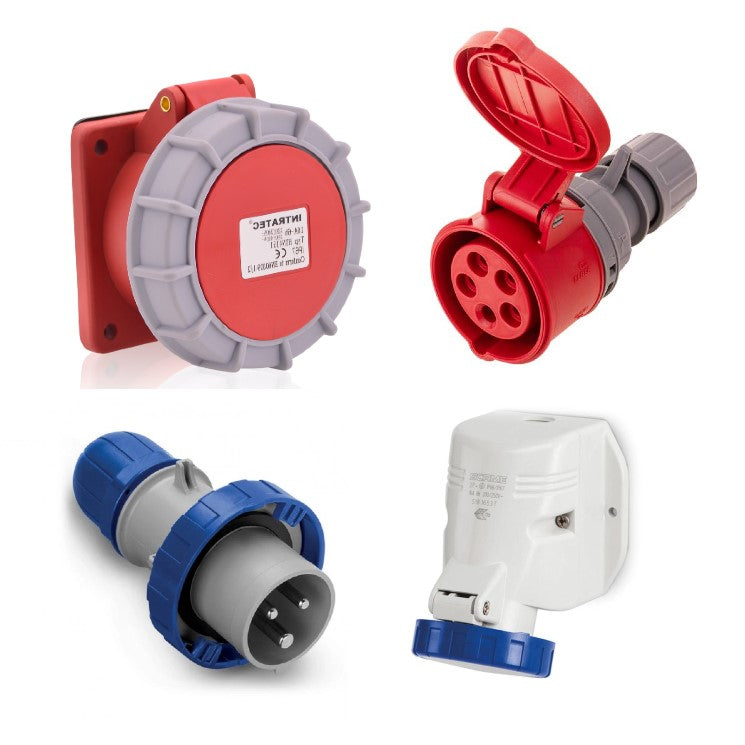

Il sistema delle prese industriali secondo IEC 60309 usa il colore del corpo per indicare la tensione di lavoro. In cantiere da noi incontri quasi sempre due colori: blu per il monofase a 230 V e rosso per il trifase a 400 V. Il giallo è per le basse tensioni di sicurezza da 110 V, che in Italia si vedono poco ma esistono su alcune attrezzature.

Oltre al colore, la posizione del contatto di terra rispetto alla chiave impedisce di infilare una spina in una presa pensata per un'altra tensione. Se non entra, non è difettosa: ti sta avvisando.

Poli e corrente: 16 A o 32 A, 3 o 5 poli

Una spina rossa può essere a 4 poli (tre fasi più terra) o a 5 poli (tre fasi, neutro e terra). Una macchina che vuole il neutro non funziona su una presa a 4 poli, e viceversa la spina a 5 non entra nella presa a 4. Prima di ordinare, guarda la targa della macchina o conta i contatti della spina che hai già.

Poi la corrente: 16 A e 32 A hanno diametri diversi e non si incrociano. L'errore che vedo in assistenza è la prolunga da 32 A con in fondo un adattatore a 16 A per attaccarci tutto: si può fare, ma la protezione a monte deve essere adeguata alla sezione più piccola, altrimenti il cavo sottile scalda prima che salti qualcosa.

IP44 o IP67: dipende da dove appoggia

La serie IP44 protegge da spruzzi da ogni direzione: va bene sotto la pioggia, appesa o su un quadro. La IP67 ha la ghiera a vite e la guarnizione, e regge l'immersione temporanea: è quella che serve quando la giunzione finisce per terra in una pozza, nello scavo o vicino all'idropulitrice.

Attenzione: l'IP vale solo a spina inserita e ghiera chiusa. Una presa IP67 lasciata col coperchio aperto nel fango è una presa qualunque.

Prolunghe, avvolgicavo e quadretti

Nella collezione trovi soprattutto materiale Friggeri: spine e prese volanti e da parete, prolunghe CEE già cablate, avvolgicavo industriali e cassette di distribuzione, più i quadri portatili e i moltiplicatori VB Electric. Due cose da ricordare:

• l'avvolgicavo va srotolato tutto quando lavori a carichi alti: il cavo avvolto non dissipa il calore e la guaina si rovina;
• la prolunga lunga fa cadere tensione: su 50 metri con una macchina che spunta forte, la sezione del cavo conta più della marca della spina.

Il quadretto da cantiere non è una ciabatta con le prese colorate: deve avere le protezioni giuste per chi ci lavora attorno. Quale quadro mettere nel tuo cantiere lo decide chi fa l'impianto; noi ti forniamo quello che ha indicato.

Cosa mi serve sapere

• Tensione e numero di poli (meglio una foto della targa o della spina).
• Corrente: 16 A, 32 A o superiore.
• Se ti serve IP44 o IP67, e se il componente è volante o da parete.
• Per prolunghe e avvolgicavo: lunghezza e cosa ci attacchi in fondo.
• Per i quadri: lo schema o le indicazioni del tuo elettricista.
