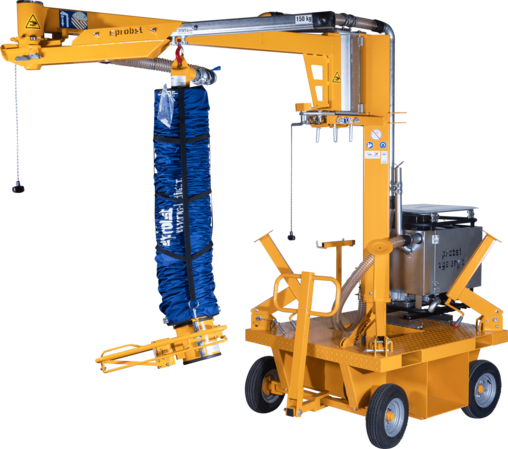

JUMBOMOBIL JM-VARIO Macchina Vacuum semovente per la posa di lastre

Manici di comando più lunghi su richiesta.
Corpo principale con manico lunghezza 500 mm, vite di fissaggio per regolare la posizione sospesa, manometro di sicurezza.

La nuova unità di controllo ergonomica da montare su tutte le unità di sollevamento HE e sui tubi di sollevamento Vacuum, compresi JUMBOMOBIL JM, TRANSMOBIL TM e JUMBO-BV.

Lunghezza 300 mm.

I piatti d'aspirazione sono solitamente fissati al gruppo di comando BE oppure all’estensione cilindrica SVZ attraverso due ganci di fissaggio.
Se i piatti devono essere sostituiti continuamente, si consiglia vivamente di usare il dispositivo di cambio rapido SWV-HE.
Quando si usano le unità di sollevamento HE-200 e HE-250, l’unità di sollevamento è montata direttamente per mezzo di 4 tiranti (barre filettate).

Per altri tipi di piatti d'aspirazione contattateci per ricevere una consulenza professionale.

MFS-85-6-S-15Rd (rigido): Piastra di aspirazione multipla (6 soffietti) con varie distanze predefinite tra i fori per il montaggio dei soffietti. Attaccati alle unità di sollevamento fino a HE-150, è possibile posare fino a 6 blocchi di calcestruzzo in modo sicuro e veloce. È possibile sollevare anche solo 4 o 5 soffietti. I soffietti non necessari possono essere sigillati con un coperchio di protezione e una piastra di tenuta disponibili come opzione e fissati alla parte superiore della trave di sollevamento per un funzionamento senza problemi.

MFS-150-7-S-15Rd (rigido): Piatto di aspirazione multiplo (7 elementi) con varie distanze predefinite tra i fori per il montaggio dei piatti. Attaccati alle unità di sollevamento fino a HE-150, è possibile posare fino a 7 blocchi di calcestruzzo in modo sicuro e veloce. È possibile sollevare solo 5 o 6 elementi. I piatti non utilizzati possono essere sigillati con un coperchio di protezione e una piastra di tenuta disponibili come accessori e montati sulla parte superiore della trave di sollevamento per un funzionamento senza problemi.

MFS-150-4-S-20Rd (rigido): Piastra di aspirazione multipla (4 soffietti). Attaccati alle unità di sollevamento fino a HE-150, 4 blocchi di calcestruzzo possono essere posati in modo sicuro e veloce.

MFS-150-5-V-15Rd (scorrimento): Piastra di aspirazione multipla (5 soffietti) con distanza regolabile. Attaccati alle unità di sollevamento fino a HE-150, 5 blocchi di calcestruzzo possono essere posati in modo sicuro e veloce. La norma DIN18318 (lavori di costruzione stradale, pavimentazione e lastre di pavimentazione) prevede una distanza tra le singole pietre, in particolare quando si posano le pietre delle cunette. Per questo motivo, su questo MFS è possibile utilizzare una leva manuale per impostare una distanza di 8 mm tra le singole pietre quando vengono sollevate. Per blocchi di lunghezza 240 mm.

MFS-150-7-V-15Rd (scorrimento): Piatto di aspirazione multiplo (7 elementi) con regolazione della distanza. Attaccati alle unità di sollevamento fino a HE-150, 7 blocchi di calcestruzzo possono essere posati in modo sicuro e veloce. In particolare, quando si posano le pietre delle grondaie, è necessario rispettare una distanza tra le singole pietre in conformità alla norma DIN18318 (lavori di costruzione di strade, superfici pavimentate e lastricate). Pertanto, con questo MFS, è possibile impostare una distanza di 8 mm tra le singole pietre in stato sollevato tramite una leva manuale. Per pietra di lunghezza 160 mm.

Lunghezza 300 mm.
