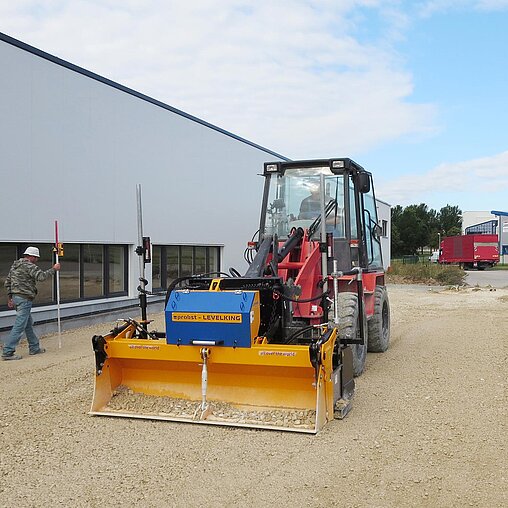

LEVELKING LK Pala di livellamento
Il LEVELKING LK funziona con una piastra di scorrimento integrata e crea sia il sottofondo grezzo che il sottofondo fine per le pavimentazioni in modo completamente automatico, preciso, rapido ed efficiente.
Contrariamente alle pale di livellamento tradizionali, la LEVELKING opera con piastra di finitura integrata. Grazie a questa funzione è possibile livellare non solo il sottofondo ma anche il piano di posa di masselli. La LEVELKING livella in modo completamente automatico per un risultato preciso, rapido ed efficiente e rappresenta una valida alternativa alla nostra famosa POWERPLAN PP.
Per via della regolazione dell’altezza completamente automatica, il livellamento è molto più veloce rispetto ai normali sistema su rotaia. La LEVELKING può essere fissata su pale gommate, compatte e telescopiche. Punto di forza è la “posizione flottante” già integrata, per cui non è necessario che la macchina operatrice ne sia dotata. Applicazioni: costruzione di strade, vicoli e posa di masselli. Livellamento di pavimenti di espositivi, aree industriali e sportive. Sistema di controllo completo, incl. 2 sensori laser e 1 sensore di inclinazione di tre assi, disponibili come optional. In 2 minuti gli elementi di comando possono essere collegati nella cabina dall'accendisigaro. Tutti i componenti (optional: laser/inclinazione trasversale/ultrasonico) possono essere combinati a seconda delle condizioni sul cantiere.
Contrariamente alle pale di livellamento tradizionali, la LEVELKING opera con piastra di finitura integrata. Grazie a questa funzione è possibile livellare non solo il sottofondo ma anche il piano di posa di masselli. La LEVELKING livella in modo completamente automatico per un risultato preciso, rapido ed efficiente e rappresenta una valida alternativa alla nostra famosa POWERPLAN PP.
Per via della regolazione dell’altezza completamente automatica, il livellamento è molto più veloce rispetto ai normali sistema su rotaia. La LEVELKING può essere fissata su pale gommate, compatte e telescopiche. Punto di forza è la “posizione flottante” già integrata, per cui non è necessario che la macchina operatrice ne sia dotata. Applicazioni: costruzione di strade, vicoli e posa di masselli. Livellamento di pavimenti di espositivi, aree industriali e sportive. Sistema di controllo completo, incl. 2 sensori laser e 1 sensore di inclinazione di tre assi, disponibili come optional. In 2 minuti gli elementi di comando possono essere collegati nella cabina dall'accendisigaro. Tutti i componenti (optional: laser/inclinazione trasversale/ultrasonico) possono essere combinati a seconda delle condizioni sul cantiere.
Descrizione
Maggiori informazioni
- Regolazione idraulica delle ali laterali per mezzo del joystick.
- Controllo di alta precisione di tutte le funzioni tramite le valvole proporzionali.
- Può anche essere utilizzata per trasportare il materiale in avanti.
- Punto di forza speciale: non è richiesta una pala aggiuntiva!
- L’accessorio è dotato di una piastra flangiata universale per il fissaggio. Compatibile con tutti i profili e le dimensioni comuni di piastre.
- Optional disponibili: Pala ribaltabile idraulica con una capacità di circa 0,6 m³ per caricare e distribuire il materiale in modo ottimale.
Ambito di consegna
LK-2200: Version de base avec commande de machine et boîtier de commande, y compris tous les câbles, 2 tuyaux de raccordement hydrauliques.
LK-LE:
Due ricevitori laser con due cavi a spirale inclusi
LK-NS:
Sensore di inclinazione a 3 assi con materiale di montaggio incluso
Dati tecnici
| Type | Order no. | Description | Valtaggio operativo | Connessione idraulica Flusso volumetrico | Connessione idraulica Pressione di ritorno, max | Pressione di lavoro | Larghezza | Peso proprio | Volume Pala |
|---|---|---|---|---|---|---|---|---|---|
| LK-2200 | 51300013 | 12 V | 30-100 l/min | 20 bar | 180-250 bar | 2200 mm | 960 kg | 0,6 m³ | |
| LK-LE | 41300247 | Ricevitore laser per LK-2200 | |||||||
| LK-NS | 41300256 | Sensore di inclinazione a 3 assi per LK-2200 |
Accessori
LK-MUS-1300:
Questo sensore può essere collegato sul lato sinistro o destro. Il sensore controlla in maniera completamente automatica l’altezza così come le ali laterali basculanti corrispondenti. In tal modo il sensore a ultrasuoni viene mantenuto nella corretta posizione di riferimento (corda per tracciare o bordo) e conseguentemente compensa le imprecisioni di guida.
LK-SH2:
in combinazione con il sensore Tri-Sonic è possibile controllare le altezza sui lati destro e sinistro.
LK-S:
2 sensori da montare sui due cilindri di livellamento. Questo dà la possibilità di spostare il banco di livellamento nella posizione centrale premendo un pulsante. Vantaggio: nessuna regolazione manuale del banco di livellamento tramite joystick.
| Type | Order no. | Description | Peso proprio | Volume Pala |
|---|---|---|---|---|
| LXS | 24290024 | Kit laser composto da: Leica Rugby CLI/CLX 900 (sistema con laser rotante biassiale orizzontale), con caricatore, batteria agli ioni di litio, custodia rigida, binocolo, ricevitore portatile con telecomando integrato e supporto di serraggio | 5,0 kg | |
| LK-MUS-1300 | 41300121 | 1 sensore Tri-Sonic incl. staffa, funzione automatica Side-Shift delle ali laterali. Nota: è possibile utilizzare solo un (1) sensore Tri-Sonic usato con la LEVELKING LK! | 2,5 kg | |
| LK-SH2 | 41300162 | 1 sensore a ultrasuoni standard senza funzione side-shift, incl. sostegno. | 11,4 kg | |
| LK-KS | 41300188 | Pala ribaltabile idraulica per LK-2200 | 50 kg | 0,6 m³ |
| LK-S | 41300250 | Sistema di sensori per la posizione centrale automatica del banco. | ||
| ST-LXS | 71150002 | Treppiede per trasmettitore laser | 4,6 kg | |
| TL-LXS | 71150003 | Palo telescopico di livellamento | 3,1 kg |
