SH-1000-MINI Dispositivo di sollevamento Vacuum

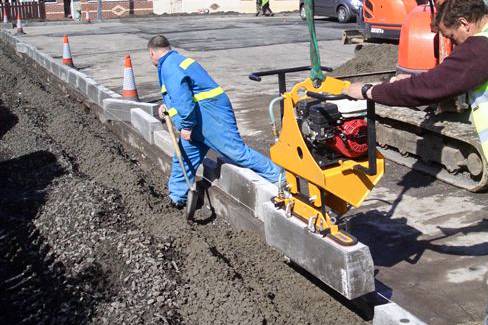

Per una movimentazione e posa efficiente e sicura di carichi fino a 1.000 kg, quali lastre di granito, elementi di calcestruzzo non porosi, lastre di marmo, cordoli, gradini, ecc.
Può essere agganciato a qualsiasi macchina operatrice o pavimentatrice VM per mezzo di un gancio di carico, una catena, un cavo di sollevamento o simili.

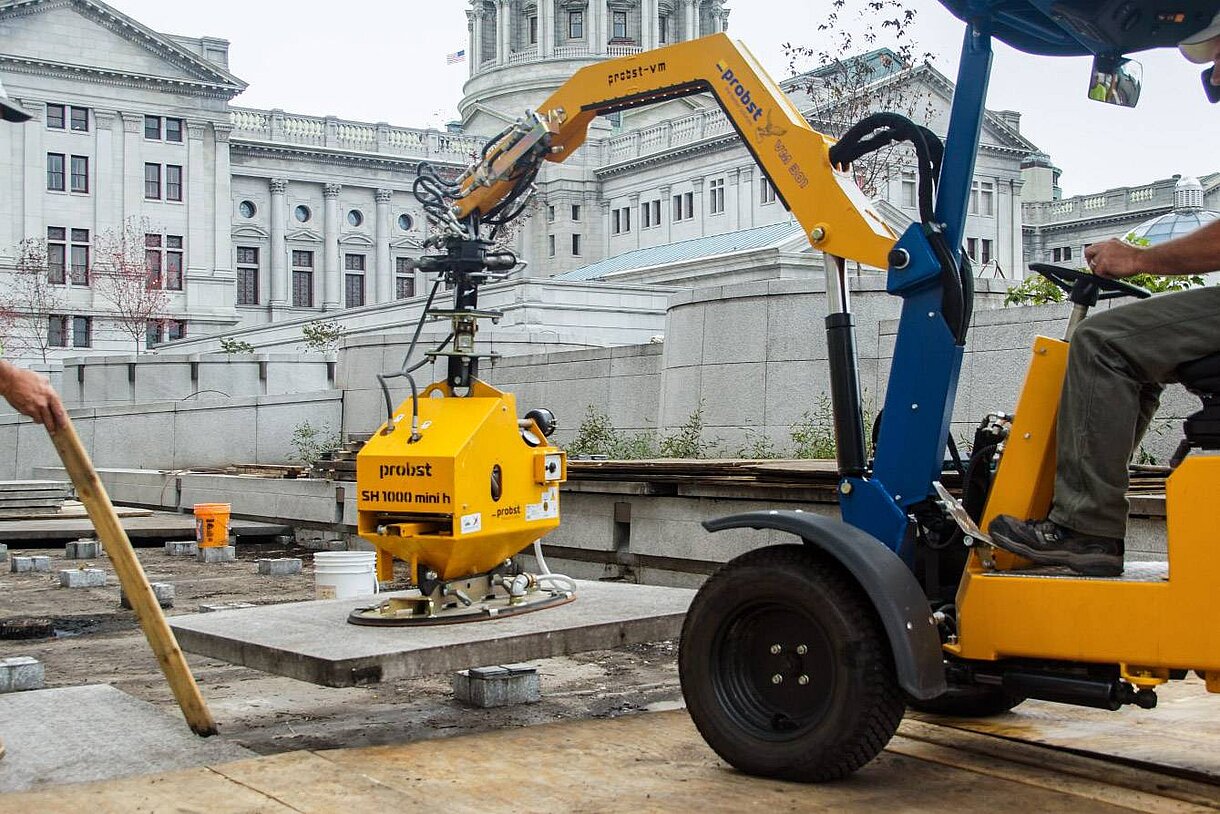

SH-1000-MINI-H - comandato direttamente dal sedile del conducente con interruttore idraulico integrato per la presa e il rilascio. Per il funzionamento è necessario solo un circuito idraulico.

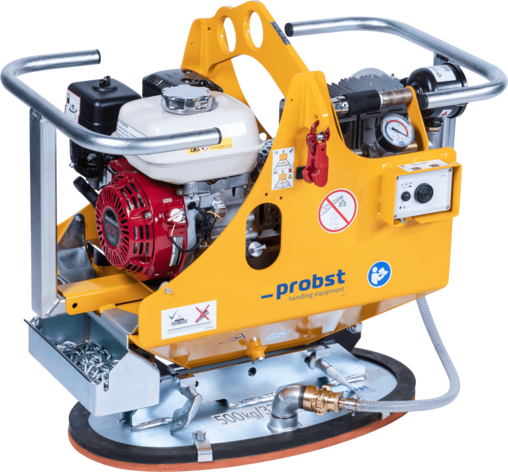

SH-MINI-B e E – sono dotati di una valvola a comando manuale per le operazioni di aspirazione e rilascio.
SH-MINI-E: Tipo di connettore F, 230 V.
Su richiesta può essere dotato di un rotatore idraulico in aggiunta.
Può essere agganciato a qualsiasi macchina operatrice o pavimentatrice VM per mezzo di un gancio di carico, una catena, un cavo di sollevamento o simili.
SH-1000-MINI-H - comandato direttamente dal sedile del conducente con interruttore idraulico integrato per la presa e il rilascio. Per il funzionamento è necessario solo un circuito idraulico.
SH-MINI-B e E – sono dotati di una valvola a comando manuale per le operazioni di aspirazione e rilascio.
SH-MINI-E: Tipo di connettore F, 230 V.
Su richiesta può essere dotato di un rotatore idraulico in aggiunta.
Descrizione
Maggiori informazioni
- Si lavora in maniera molto agevole. Molto economico.
- Con sistema di sgancio rapido è possibile montare su SH, in pochi secondi, diversi piatti d'aspirazione per vari tipi di applicazioni, diverse dimensioni e pesi di lastre.
- Presa del carico bilanciata mediante due sospensioni superiori variabili e fissaggio regolabile delle piastre di aspirazione.
- L’aspirazione è generata da una potente pompa per vuoto da 12 cbm/h.
- Manici ergonomici per un’agevole guida e movimentazione. I manici possono anche essere disposti in modo da posare il dispositivo al suolo in sicurezza.
- Equipaggiato di serie con vano portacatena e catena per il fissaggio del carico. Design compatto.
- Triplo concetto di sicurezza: serbatoio del vuoto integrato, controllo visivo per mezzo di manometro con zona rossa/verde, dispositivo di avvertimento acustico alimentato a batteria.
Dati tecnici
| Type | Order no. | Alimentazione Idraulica | Connessione idraulica Pressione | Connessione idraulica Flusso volumetrico | Connessione idraulica Pressione di ritorno, max | Peso proprio | Portata massima/WLL -600 mbar | Alimentazione Motore benzina | Alimentazione Corrente elettrica/alternata | Connessione elettrica |
|---|---|---|---|---|---|---|---|---|---|---|
| SH-1000-MINI-H | 52400040 | 2,5 kW | 80-320 bar | 16-80 l/min | 10 bar | 91 kg | 1000 kg | |||
| SH-1000-MINI-B | 52400018 | 90 kg | 1000 kg | 2,9 kW | ||||||
| SH-1000-MINI-E | 52400020 | 89 kg | 1000 kg | 0,52 kW | 230 V |
Accessori
| Type | Order no. | Description | Dimensioni Ovale L x P | Peso proprio | Portata massima/WLL -400 mbar | Portata massima/WLL -600 mbar | Diametro esterno |
|---|---|---|---|---|---|---|---|
| SPS-500(330)-67/40 | 52500002 | 670x400 mm | 17 kg | 330 kg | 500 kg | ||
| SPS-400(260)-75/27 | 52500003 | 750x270 mm | 15 kg | 260 kg | 400 kg | ||
| SPS-200(130)-37/37-RD | 52500005 | 10 kg | 130 kg | 200 kg | 370 mm | ||
| Bullone di fissaggio per dispositivi Vacuum SH/POWERJET PJ piastra di aspirazione | 20390001 | 0,47 kg |
