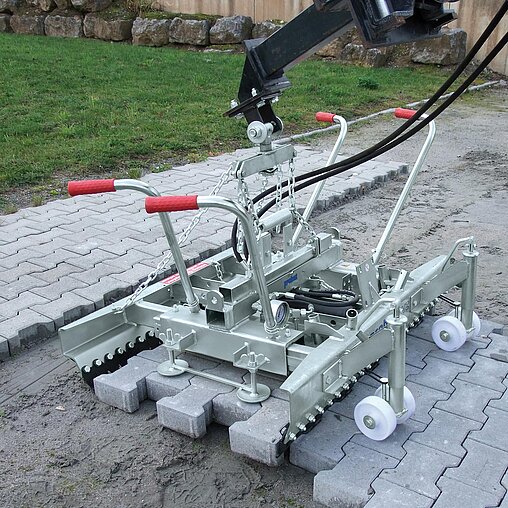

HVZ-LIGHT Pinza di posa
La pinza per la posa meccanica di autobloccanti appartenente alla prima fascia di prezzo, adatta anche per la posa di grandi lastre.
Senza presa ganasce laterali. Non si può quindi effettuare lo sfalsamento del materiale per la posa a correre.
Funzione di presa di sicurezza in funzione della condizione dei distanziatori e della qualità dei masselli. Peso senza rotore idraulico, profili a C e sospensione.
Senza presa ganasce laterali. Non si può quindi effettuare lo sfalsamento del materiale per la posa a correre.
Funzione di presa di sicurezza in funzione della condizione dei distanziatori e della qualità dei masselli. Peso senza rotore idraulico, profili a C e sospensione.
Descrizione
Maggiori informazioni
- Sospensione a 2 posizioni con molle per evitare oscillamenti eccessivi durante le manovre di guida.
- Ulteriore catena per movimentare la pinza diagonalmente per facilitarne il posizionamento e un’installazione più precisa dei masselli.
- Dispositivo di rotazione azionato manualmente che si arresta in posizione dopo 90°.
- Il sistema idraulico consente un movimento ottimale: assicura una presa sicura della stampata mediante le ganasce principali. Le ganasce principali si aprono per posare i masselli autobloccanti.
- Grazie al suo peso ridotto, la HVZ-LIGHT è particolarmente adatta per essere fissata a mini pale gommate, mini escavatori così come a pavimentatrici.
- Per il fissaggio alla macchina operatrice è richiesto un solo circuito idraulico.
- Grazie alla zincatura galvanica le superfici sono protette più a lungo.
Dati tecnici
| Type | Order no. | Connessione idraulica Pressione | Connessione idraulica Flusso volumetrico | Connessione idraulica Pressione di ritorno, max | Peso proprio | Peso Portata minima richiesta escavatore | Alteza interna | Altezza pietra/elemento | Raggio di apertura Ganascia principale | Portata massima/WLL | Lunghezza ganascia |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HVZ-LIGHT | 51400035 | 160-320 bar | 15-75 l/min | 20 bar | 159 kg | 2000 kg | 110 mm | 50-160 mm | 570-1240 mm | 400 kg | 1200 mm |
Accessori
HVZ-LIGHT-ADV:
Dispositivo di rilascio meccanico retrofittabile per tutte le pinze HVZ-LIGHT. Dal momento che le pietre non possono più essere giudicate male dall'ADV al momento della posa, non è più necessaria una messaggistica che richiede tempo.
| Type | Order no. | Description | Peso proprio | Portata massima/WLL |
|---|---|---|---|---|
| Occhiello di sospensione per aggancio gru | 31010004 | 0,9 kg | 1000 kg | |
| HVZ-LIGHT-ADV | 41401198 | Dispositivo di rilascio meccanica | 8,973 kg | |
| HD Tubo flessibile di collegamento | 22000081 | lunghezza 600 mm (24 pollici) per rotatore idraulico Indexator 12 L | 0,28 kg | |
| HD Tubo flessibile di collegamento | 22000032 | lunghezza 1.100 mm (44 pollici) per rotatore idraulico HVZ 10 L | 0,78 kg | |
| HD Tubo flessibile di collegamento | 22000007 | lunghezza 1.700 mm (67 pollici) – HVZ 12 L | 0,9 kg | |
| HD Tubo flessibile di collegamento | 22000014 | lunghezza 2.500 mm – HVZ/VZ-HS 12 L | 1,1 kg | |
| HD Tubo flessibile di collegamento | 22000312 | lunghezza 3.000 mm – HVZ 12 L | 1,7 kg |
