Contenedor para cuadros eléctricos BT/MT y salas de cuadros AMES

Qué es

Es un local técnico prefabricado con estructura de contenedor para cuadros eléctricos de baja y media tensión, cuadros de control, inversores, UPS, baterías y transformadores. Con el mismo sistema se realizan salas de cuadros, centros de mando, locales para cuadros MCC, locales de transformadores con salas de baterías y subestaciones eléctricas en contenedor, de hasta 18 x 4,5 x 4,0 metros por unidad individual; combinando varias unidades se obtienen dimensiones mayores.

Para qué sirve

Protege los cuadros eléctricos de instalaciones industriales, petroleras, petroquímicas y de gestión de la energía eléctrica. La distribución interior se estudia en función de los equipos que se van a alojar, y las puertas se dimensionan para la introducción de los cuadros y para el mantenimiento. Contra el calor que producen los equipos, además de la climatización, se montan en el techo extractores para la evacuación rápida del aire caliente; donde hay instrumentación sensible se añaden presurización, detección de humos y extinción.

Dónde se usa

• edificación industrial
• instalaciones industriales

Datos técnicos

• Equipos que se pueden alojar: cuadros de BT y MT, cuadros de control, inversores, UPS, baterías, transformadores
• Dimensiones máximas: 18 x 4,5 x 4,0 m; mayores con unidades combinadas
• Estructura: acero, base sobre vigas IPE, esquineros en el techo para la manipulación
• Cerramientos: chapa ondulada de acero 20/10 o 30/10, aislada por el interior
• Pavimento: elevado, de madera revestida de PVC, aluminio lagrimado o acero lagrimado antiácido

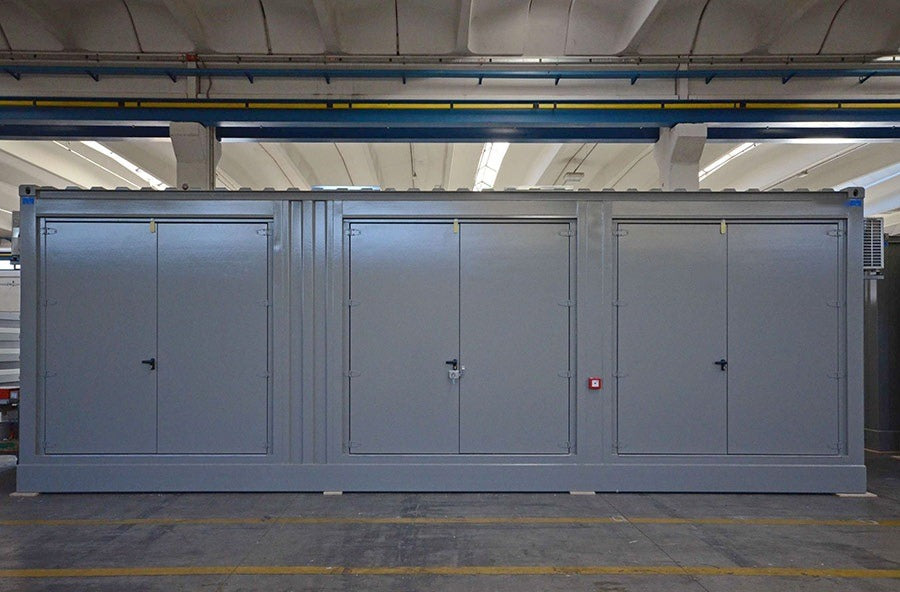

• Accesos: puertas, portón técnico, portones laterales de dos o cuatro hojas
• Instalaciones bajo pedido: climatización, presurización, extractores de cubierta, alumbrado, también de emergencia, detección de humos y extinción
• Ejecuciones especiales: componentes para ambientes controlados de tipo ATEX (antideflagrantes) en los locales de baterías
• Resistencia al fuego: paneles y carpinterías resistentes al fuego bajo pedido, clase por definir en el proyecto

Opciones de personalización

Para los emplazamientos que lo requieren se realizan bases elevadas de celosía, pasarelas abatibles, escaleras extraíbles y portones con ojo de buey. Los paneles de aislamiento se eligen por grado de aislamiento; paredes, carpinterías y paneles resistentes al fuego están disponibles con clase por definir en el proyecto.

Para quién

Para instaladores eléctricos, fabricantes de equipos electromecánicos y gestores de instalaciones industriales y energéticas.

Antes de hacer el pedido

En la solicitud indique los equipos que se alojarán con sus dimensiones y pesos, las medidas interiores, accesos, pavimento e instalaciones, la sala de baterías, si la hay, y el destino del transporte. La colocación se realiza sobre losas de hormigón, zunchos o bloques: el cálculo y la ejecución de la cimentación corren a cargo del cliente, y los permisos ante las administraciones locales dependen del uso y de las dimensiones.

Con certificación ISO 14001, declaración de prestaciones EN 1090 (CPR), UNI/PdR 125:2022 y cualificación SOA.

Para precio y disponibilidad, solicite presupuesto a AMES Srl: le respondemos con la oferta, los plazos de entrega y, si hace falta, la alternativa técnica equivalente.
