Triángulo preensamblado STFN Fischer

Qué es

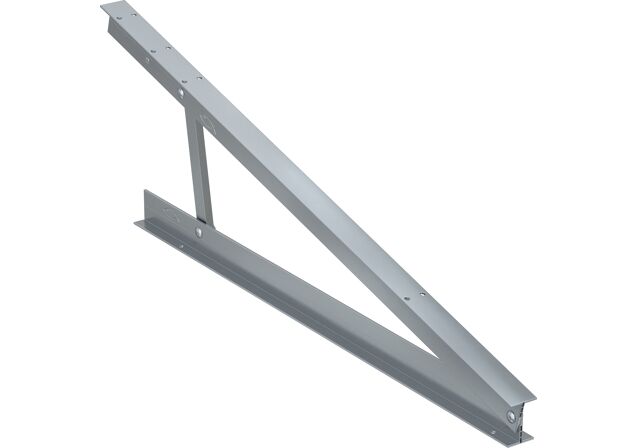

El triángulo premontado STFN Fischer es un elemento modular para la construcción de estructuras de soporte y bastidores en el ámbito de las instalaciones y la edificación. El envase contiene 5 piezas, con 20 tornillos de cabeza de martillo RHS M8 x 20 de acero inoxidable A2 y 20 tuercas con brida MU F M8 A2, para un montaje inmediato sin componentes adicionales. Cada elemento presenta un orificio d de 9 mm, una sección transversal de 3,78 cm² y debe apretarse con un par de instalación de 10 N·m mediante llave de 13 mm, con rosca M8.

Estos componentes sirven para montar instalaciones fotovoltaicas en cubiertas y tejados planos: perfiles de aluminio, ganchos para tejas planas y curvas, triángulos de inclinación, bases y sistemas de fijación de los módulos.

Para qué sirve

Se utiliza en fijaciones de uso general sobre obra de fábrica, hormigón y madera, en la instalación de equipos e instalaciones y en el montaje de estructuras metálicas y de carpintería.

Cómo se usa

Primero se fija la estructura al tejado, con ganchos o bases adecuados a la cubierta, y después se montan perfiles y módulos con las grapas previstas. Se respetan las cargas de viento y nieve y se garantiza la estanqueidad al agua en los puntos perforados. El trabajo en altura se realiza con protecciones anticaídas.

Dónde se usa

• Edificación industrial
• Edificación residencial
• Energías renovables (fotovoltaica)

Datos técnicos

• Sección transversal: 3,78 cm²
• Orificio d (mm): 9
• Par de apriete tinst: 10 N·m
• Llave de apriete (mm): 13
• Contenido: 5x triángulos STFN20x tornillos cabeza de martillo RHS M8 x 20 A220x tuercas con brida MU F M8 A2
• Piezas por envase: 5
• Rosca: M8
• Acero inoxidable: A2

Para quién

Pensado para electricistas y instaladores fotovoltaicos.
