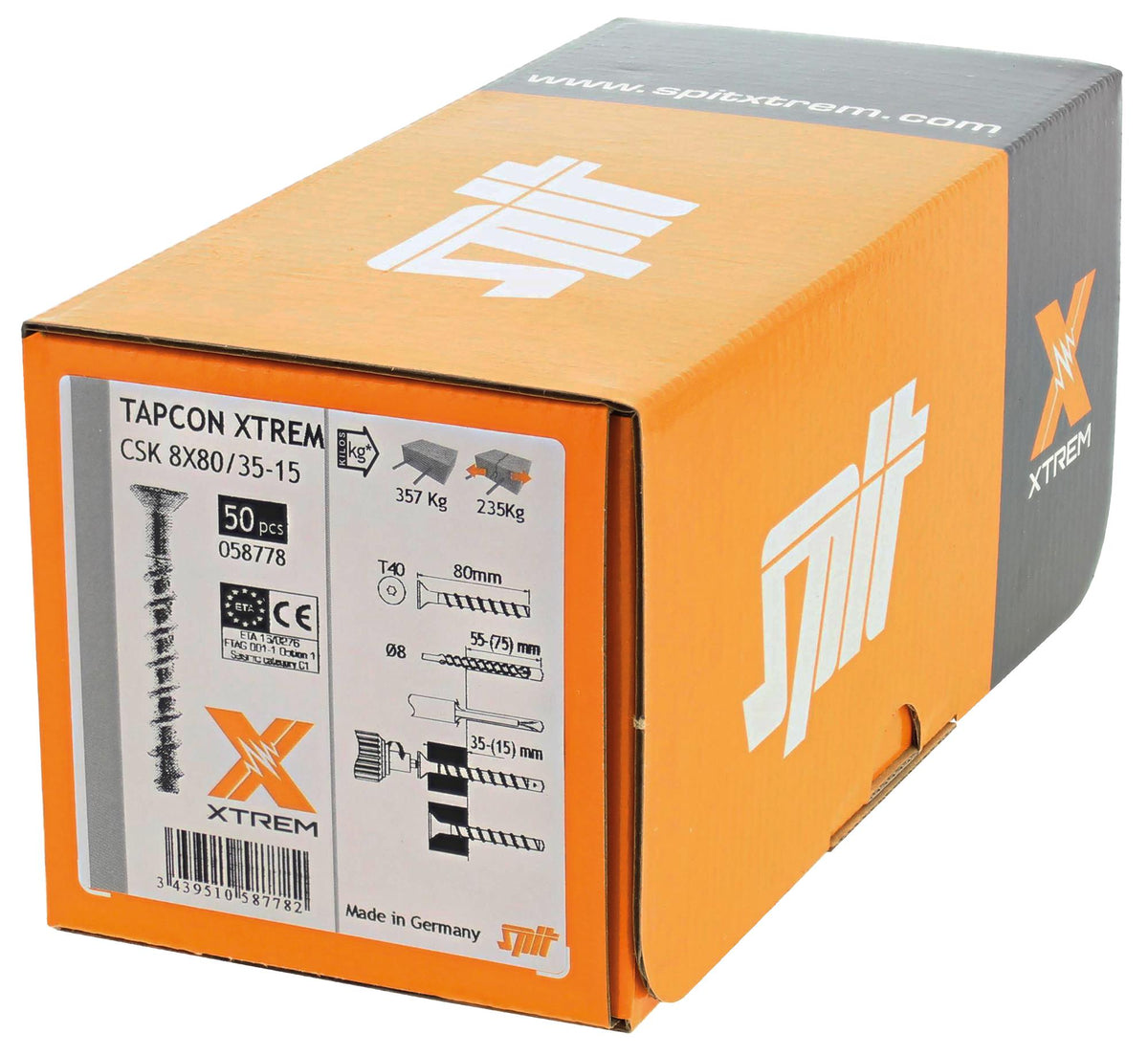

Tornillo para hormigón Tapcon Xtrem CSK SPIT

Qué es

Tornillo para hormigón Tapcon Xtrem CSK SPIT. Datos principales: diámetro de la rosca (mm) 6 - 14, diámetro del orificio de perforación (mm) 6 - 14, longitud total del anclaje (mm) 50 - 170.

El tornillo para hormigón es un tornillo de anclaje que se enrosca directamente en el taladro del hormigón o de la fábrica, tallando la rosca, sin taco.

Para qué sirve

Se utiliza en el anclaje a pared de estantes, soportes y estructuras y en la fijación mecánica de estructuras y componentes a pared, techo y suelo.

Cómo se usa

Se taladra con la broca del diámetro indicado para el tornillo, hasta la profundidad prevista, y se limpia bien el agujero. Se atornilla a través de la pieza que se va a fijar con llave o atornillador de impacto hasta el tope, sin apretar de más. Se respetan las distancias al borde y entre taladros de la ficha técnica.

Dónde se usa

• Edificación industrial
• Edificación residencial

Datos técnicos

• Diámetro de la rosca (mm): 6 - 14
• Diámetro del orificio de perforación (mm): 6 - 14
• Longitud total del anclaje (mm): 50 - 170
• Profundidad de anclaje: 40-115 mm (según el modelo)
• Par de instalación: 10-16.6 Nm (según el diámetro)
• Material/revestimiento: Acero galvanizado (zinc-coated steel)
• Resistencia de cálculo a cizalladura C20/25 C50/60 (kN): 5,6 - 44,8
• Resistencia al fuego R30 R120: Capacidades reducidas; Ø14 a R30: 10,3 kN (tracción), hasta 4,8 kN a R120
• Espesor mínimo de hormigón (mm): 80 - 138
• Distancia característica entre ejes scr (mm): 120 - 345
• Distancia al borde ccr (mm): 60 - 172,5
• Normativas/homologaciones: ETA-16/0276, aprobación sísmica C1 y C2, aprobación al fuego (R30-R120)

Para quién

Pensado para electricistas, herreros y fontaneros.
