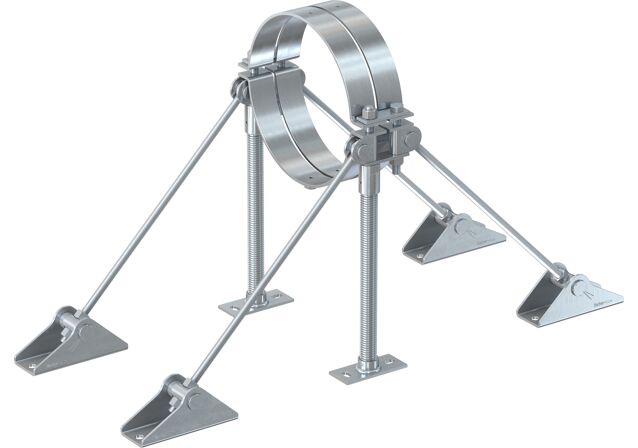

نقاط تثبيت ثابتة للأحمال الكبيرة Fischer

ما هو المنتج

نقاط تثبيت ثابتة للأحمال الكبيرة Fischer. البيانات الرئيسية: أقصى قطر وصلة الأنبوب 355,6, أدنى مسافة من الحامل H (mm) 210, أقصى مسافة من الحامل H (mm) 310.

نقطة التثبيت طوق أو سرج يثبّت الأنبوب في موضع محدد، بحيث تتوزع التمددات في الاتجاهات المطلوبة. أما العنصر المنزلق فيدعم الأنبوب تاركًا له حرية الحركة في اتجاه الطول.

الغرض منه

يُستخدم في تركيب التمديدات والمنظومات وفي تعليق وتثبيت الأنابيب ومجاري الهواء.

طريقة الاستخدام

تُركَّب نقاط التثبيت حيث يحددها المصمم أو الصانع، وتُثبَّت على دعامة قادرة على تحمل القوى. وتُركَّب العناصر المنزلقة في النقاط الوسطية دون شد الأنبوب، حتى ينزلق. يُتحقق من أن الأنبوب لا يمكنه الخروج من موضعه وأن الوصلات لا تتعرض لإجهاد.

مجالات الاستخدام

• البناء الصناعي
• تمديدات المباني السكنية والتجارية
• التمديدات والمنشآت الصناعية

البيانات الفنية

• أقصى قطر وصلة الأنبوب: 355,6
• أدنى مسافة من الحامل H (mm): 210
• أقصى مسافة من الحامل H (mm): 310
• أقصى حمل محوري موصى به Fx (كيلونيوتن): 14
• العرض B (مم): 130
• السماكة s (mm): 6
• عزم الربط Tinst: 80 N·m
• القطع لكل عبوة: 2

لمن صُمّم

مصمَّم لتلبية احتياجات السبّاكين, فنيي الصيانة الصناعية, فنيي HVAC (التدفئة والتهوية والتكييف) وفنيي التدفئة والسباكة.
